电阻屏组装说明
前盖设计(Bezel Edge)
设计前盖时,建议前盖边缘要盖到触摸屏可视区和驱动区的中间,(前盖建议盖过触摸屏可视区至1.5MM),以保护银线内2MM区的脆弱地带。
前盖与触摸屏之间的空间 (Surface Gap)
设计前盖时,建议前盖与触摸屏间距大约0.5MM,以防止前盖接触触摸屏造成误操作。
垫片 (Gasket)
1.垫片可用于前盖与触摸屏之间当做缓冲材料,垫片应采用密度较高的材质,但不可太硬。
2.垫片的另一功用是预防前盖与触摸屏上层ITO PET,因膨胀系数不同,而造成触摸屏的PET变形,此垫片要放在银线区,不可以压到可视区。
出线尾巴(Tail)
出线尾巴不可以褶死以避免线路断裂:
A. 一体成型出线尾巴:最小弯折度半径是4mm, 如下图A。
B.分离式出线尾巴:FPC 材质最小弯折半径是2MM,
HSC材质最小弯折度半径是1.5MM,如下图B。
组装 (Mounting)
触摸屏与LCD可用双面胶贴合,触摸屏不建议直接以双面胶与前盖粘合,否则未来可能产生触摸屏上,下层分离。触摸屏建议直接以双面胶与LCD粘合。

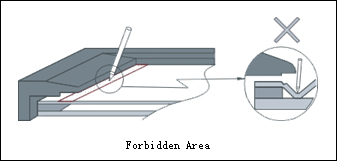

保护区域(Forbidden area)
在银线內2mm区为触摸屏的脆弱地带, 不能用笔延前盖边缘画线, 此区域应被前盖保护。
