五线电阻式(5WR140-1)

作者: Atouch     时间:2008-12-16     源于:宇鸿光电股份有限公司    总点击:
【导读】:ITO 聚酯塑料层 (ITO Film) :表面经过硬化处理,使表面光滑且具防刮功能,于其内层表面也镀上透明的导电层,紧紧覆盖于 ITO 玻璃基板的表面。 在以上两层导电层之间,还有很多的非常细小的透明绝缘点,使两导电层绝缘隔开,令其于无触摸动作时不会相互接触而产生误动作

五线电阻式(5WR140-1):


  • 尺   寸:14.1"
  • 型   号:5WR140-1
  • 外 围 尺寸:320 X 250
  • 可视区尺寸:290 X 220
  • 动作区尺寸:288 X 216
五线电阻式(5WR140-1) 触控面板规格书 五线电阻式(5WR140-1)

五线电阻触控面板工作原理:

图片介绍
图片介绍

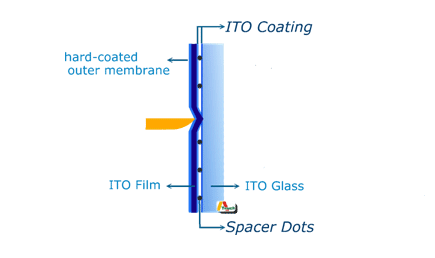

    五线电阻式触控面板是由两层结构组成,分为:
    ITO 玻璃基板 (ITO Glass) :由一块玻璃或有机玻璃作为基板,表面镀上透明的导电层。
    ITO 聚酯塑料层 (ITO Film) :表面经过硬化处理,使表面光滑且具防刮功能,于其内层表面也镀上透明的导电层,紧紧覆盖于 ITO 玻璃基板的表面。 在以上两层导电层之间,还有很多的非常细小的透明绝缘点,使两导电层绝缘隔开,令其于无触摸动作时不会相互接触而产生误动作。
    当有触摸动作发生时,以手指或其它物质去触摸时产生一个适当的压力而使得处于绝缘状态的两导电层于施压点相互接触,经由电阻式触控面板的控制器侦测到此一接触点时,将一面导电层导通 X 轴方向的均匀电压场 ( 一般设计使用 +5V 亦有使用 +12V 或 +3V) ,另一导电层则将接触点的电压传送至控制器进行模拟 / 数字 (Analog – Digital) 之讯号转换,得出正确的电压值后,再与前述之均匀电压场相互比较而得到接触点的 X 轴坐标值,以同样的方?o Y 轴之坐标值。在取得及确认 X , Y 坐标值后,触控面板开始动作。

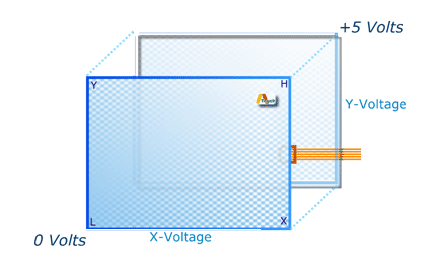

     五线式电阻的工作方式为以 ITO Glass 的导电层同时负责 X 轴 ( 水平 ) 及 Y 轴 ( 垂直 ) 方面的工作, 于 ITO Glass 的左右以及上下边缘各印制一条导电线路,于 X (Y) 轴导电线路的一端加上设定的电压, ( 一般为 +5V) ,另一端则为 0V( 零伏特 ) ,使 X(Y) 面形成均匀的电压分布于整个工作面,而 ITO Film 只当作读取触摸点的电压值的导体,经由控制器度 ( 模拟 - 数字转换 ) ,得到 X , Y 轴的坐标值。
     五线式电阻的制作过程极为精密, ITO Glass 的镀膜层必须非常均匀,否则极易造成工作面的电压不均匀分部,使得触摸点的判读错误,甚或造成触控面板无法动作。

五线电阻触控面之优势:

  • 使用寿命长,约为四线电阻式的 10 倍。
  • 几乎可以用任何物体来触摸,手指、笔、手套 ( 塑料,棉质,皮革 …) 等其它物体。
  • 不怕油污,灰尘,液体物质 ( 如水气等等 ) ,可以在恶劣环境中正常操作。
  • 精准度高,分辨率高。
  • 反应快速且稳定性极高。

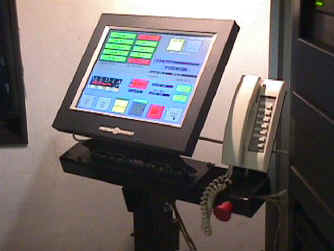

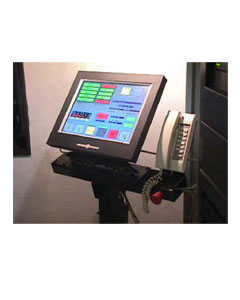

五线电阻触控面板应用范围:

  • 手持式装置
  • 卫星定位系统
  • 工业控制系统
  • 信息查询系统
  • 医疗服务系统
  • 交互式教学系统

5Wire 五线电阻尺寸规格表:

LCD显示器专用
尺寸 型号 外围尺寸 可视区尺寸 动作区尺寸 尺寸图面
10.4" 5WR104-1 237 X 179 215 X 162 210 X 158 PDF

12.1" 5WR120-1 271 X 205 252 X 189 248 X 186 PDF

14.1" 5WR140-1 320 X 250 290 X 220 288 X 216 PDF

15.0" 5WR150-1 333 X 249 309 X 232 305 X 229 PDF
5WR150-5 325 X 252 310 X 236 304 X 228 PDF
5WR150-6 355 X 264 313 X 236 309 X 232 PDF

17.0" 5WR170-1 365 X 290 342 X 274 340 X 272 PDF
5WR170-5 359 X 295 342 X 274 338 X 270 PDF

19.0" 5WR190-1 406 X 324 382 X 308 380 X 306 PDF
5WR190-5 395 X 323 381 X 307 376 X 301 PDF

20.1" 5WR200-5 459 X 296 436 X 274 433 X 271 PDF
