4Wire 四线电阻 (四线电阻式触控面板)
作者: Atouch 时间:2008-12-16 源于:宇鸿光电股份有限公司 总点击:
【导读】:宇鸿光电生产之四线电阻触控面板是一种应用范围最为广泛的触控技术,它能以任何媒介施以压力进行触控,例如手指、戴手套…等。它的表面防尘、防水,可以应用于灰尘、油渍多的恶劣环境。四线电阻亦具有高准确性、高稳定性以及低成本之优势。因此,在巿场上的应用最为广泛

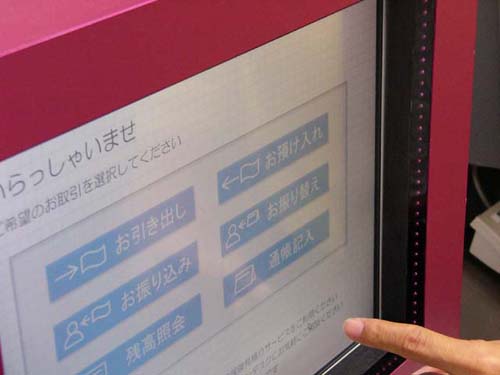

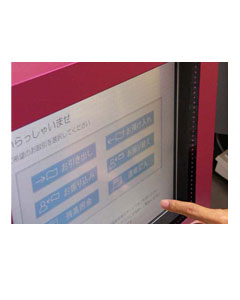

四线电阻式触控面板简介:
宇鸿光电生产之四线电阻触控面板是一种应用范围最为广泛的触控技术,它能以任何媒介施以压力进行触控,例如手指、戴手套…等。它的表面防尘、防水,可以应用于灰尘、油渍多的恶劣环境。四线电阻亦具有高准确性、高稳定性以及低成本之优势。因此,在巿场上的应用最为广泛,尤其主用于手持式电子装置如手机、数字相机、 PDA 。
宇鸿光电生产之四线电阻触控面板支持 RS-232 与 USB 接口,并且包含以下规格:
- LCD 显示器: 5.6"~20.1"
- 平面 CRT 显示器: 17"
四线电阻触控面板工作原理:
四线电阻式触控面板是由两层结构组成,分为:
ITO 玻璃基板 (ITO Glass) :由一块玻璃或有机玻璃作为基板,表面镀上透明的导电层。
ITO 聚酯塑料层 (ITO Film) :表面经过硬化处理,使表面光滑且具防刮功能,于其内层表面也镀上透明的导电层,紧紧覆盖于 ITO 玻璃基板的表面。 在以上两层导电层之间,还有很多的非常细小的透明绝缘点,使两导电层绝缘隔开,令其于无触摸动作时不会相互接触而产生误动作。
当有触摸动作发生时,以手指或其它物质去触摸时产生一个适当的压力而使得处于绝缘状态的两导电层于施压点相互接触,经由电阻式触控面板的控制器侦测到此一接触点时,将一面导电层导通 X 轴方向的均匀电压场 ( 一般设计使用 +5V 亦有使用 +12V 或 +3V) ,另一导电层则将接触点的电压传送至控制器进行模拟 / 数字 (Analog – Digital) 之讯号转换,得出正确的电压值后,再与前述之均匀电压场相互比较而得到接触点的 X 轴坐标值,以同样的方?o Y 轴之坐标值。在取得及确认 X , Y 坐标值后,触控面板开始动作。
四线式电阻的工作方式为 ITO Glass 以及 ITO Film 的导电层同时各负责 X 轴 ( 水平 ) 及 Y 轴 ( 垂直 ) 方面的工作, ( 设以 ITO Glass 为 X 轴,以 ITO Film 为 Y 轴 ) 于 ITO Glass 的左右边缘各印制一条导电线路,于 ITO Film 的上下边缘各印制一条导电线路,于 X (Y) 轴导电线路的一端加上设定的电压, ( 一般为 +5V) ,另一端则为 0V( 零伏特 ) ,使 X(Y) 面形成均匀的电压分布于整个工作面,当 Y(X) 面加电压时, X(Y) 面则测量并读取触摸点的电压值, 经由控制器度 ( 模拟-数字转换 ) ,得到 X , Y 轴的坐标值。
四线电阻触控面板之优势:
- 可以制作小尺寸,兼具重量轻的优点,适合各种手持装置使用。
- 几乎可以用任何物体来触摸,手指、笔、手套 ( 塑料、棉质、皮革 …) 等其它物体。
- 不怕油污,灰尘,液体物质 ( 如水气等等 ) ,可以在恶劣环境中正常操作。
- 精准度高,分辨率高。
- 价格低,节省成本。
四线电阻触控面板应用范围:
- 手持式装置
- 卫星定位系统
- 工业控制系统
- 信息查询系统
- 医疗服务系统
- 交互式教学系统
4Wire 四线电阻尺寸规格表:
LCD显示器专用 |
尺寸 |
型号 |
外围尺寸 |
可视区尺寸 |
动作区尺寸 |
尺寸图面 |
5.6" |
4WR056-1 |
126.5 X 100 |
116 X 87.5 |
113 X 85 |
PDF |
|
5.7" |
4WR057-1 |
144 X 105 |
121 X 92 |
115 X 86 |
PDF |
4WR057-1 |
144 X 105 |
117.2 X 88.4 |
115.2 X 86.4 |
PDF |
|
6.4" |
4WR064-1 |
152 X 115 |
134 X 100 |
132 X 98 |
PDF |
4WR064-2 |
146 X 117 |
134 X 101 |
131 X 98 |
PDF |
|
7.0" |
4WR070-1 |
165 X 104 |
156 X 95 |
152 X 91 |
PDF |
|
7.5" |
4WR075-1 |
181 X 143 |
163 X 124 |
156 X 117.5 |
PDF |
4WR075-2 |
181 X 143 |
159 X 121 |
156 X 117 |
PDF |
4WR075-3 |
184 X 140 |
156 X 118 |
152 X 114 |
PDF |
|
8.0" |
4WR080-1 |
183 X 142 |
166 X 126 |
162 X 122 |
PDF |
|
8.4" |
4WR084-1 |
194 X 151.5 |
173.4 X 130.8 |
170.2 X 127.6 |
PDF |
4WR084-2 |
183 X 142 |
174 X 131 |
171 X 128 |
PDF |
4WR084-3 |
189 X 142 |
174 X 131 |
171 X 128 |
PDF |
|
10.4" |
4WR104-1 |
237 X 179 |
216 X 164 |
210 X 158 |
PDF |
4WR104-2 |
226 X 178 |
213 X 162 |
211 X 158 |
PDF |
|
12.1" |
4WR120-1 |
271 X 205 |
253 X 191 |
249 X 187 |
PDF |
4WR120-2 |
266 X 204 |
250 X 188 |
246 X 185 |
PDF |
|
15.0" |
4WR150-1 |
320 X 244 |
307 X 231 |
305 X 229 |
PDF |
4WR150-2 |
320 X 244 |
307 X 231 |
303 X 227 |
PDF |
4WR150-3 |
325 X 249 |
308 X 232 |
304 X 228 |
PDF |
4WR150-5 |
330 X 254 |
308 X 232 |
304 X 228 |
PDF |
|
17.0" |
4WR170-1 |
360 X 290 |
344 X 276 |
340 X 272 |
PDF |
4WR170-2 |
360 X 290 |
344 X 276 |
337 X 270 |
PDF |
|
19.0" |
4WR190-1 |
400 X 325 |
382 X 309 |
377 X 302 |
PDF |
|
20.1" |
4WR200-1 |
450 X 276 |
438 X 264 |
436 X 262 |
PDF |
4WR200-2 |
459 X 296 |
438 X 275 |
433 X 270 |
PDF |
4WR200-4 |
432 X 331 |
412 X 310 |
408 X 306 |
PDF |
全平面CRT显示器专用 |
尺寸 |
型号 |
外围尺寸 |
可视区尺寸 |
动作区尺寸 |
尺寸图面 |
17.0" |
4WR17F-1 |
364 X 284 |
344 X 264 |
330 X 246 |
PDF |
