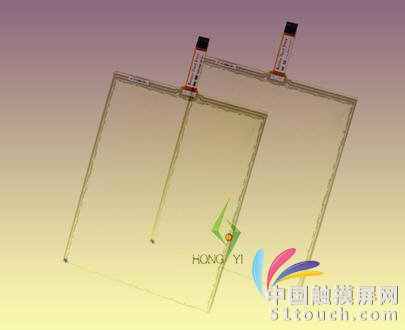

洪毅五线POS触摸屏

作者： touchpanel 时间：2012-09-24 源于：未知总点击：

【导读】：洪毅五线电阻式触摸屏采用先进制作工艺，率先在国内推出只需四线定位，即可达到精准的点击，线性小于1.5%的新款五线电阻式触摸屏，相比国内其他厂家五线电阻屏，校正时，必须进行9点或25点定位，不仅节省了时间，还大大提升了五线触摸屏的准确性！为满足POS一体机特殊的要

洪毅五线电阻式触摸屏采用先进制作工艺，率先在国内推出只需四线定位，即可达到精准的点击，线性小于1.5%的新款五线电阻式触摸屏，相比国内其他厂家五线电阻屏，校正时，必须进行9点或25点定位，不仅节省了时间，还大大提升了五线触摸屏的准确性！

为满足POS一体机特殊的要求，特推出新工艺10.4英寸、12.1英寸、15英寸、17英寸五线电阻屏，同时提供USB、RS232接口控制器可供选择，USB接口线还有内置式及外置式可供不同场合使用，另有触摸屏延长线及专业双面海绵胶带方便安装固定触摸屏，所有配件均从大厂批量定制，质量稳定可靠，并通过ROHS认证，满足您一站式购足的愿望，一年免费质量保固，充分解决您的售后服务之忧！

洪毅五线触摸屏，具有寿命高，对外界完全隔离的工作环境，不怕灰尘、水汽和油污，抗高温高湿耐酸碱，抗腐蚀强，它可以用任何物体来触摸,可以用来写字画画。

五线电阻触摸屏是目前最好的电阻技术触摸屏，最适合于军事设备、医疗设备、工业控制、监护仪，图文系统，多媒体教学系统，金融查询设备，排队叫号机，POS收款机、彩票机、投票机等触摸信息终端和公共触摸电脑系统.

产品特性 Characteristics

1.1 环境特性 Environmental characteristics

NO.	项目 Item	规格 Specification
1	操作温度Operation temperature	-20℃～+50℃
2	保存温度Storage temperature	-30℃～+85℃

1.2 电气特性 Electrical characteristics

NO.	项目 Item	规格 Specification	备注 Remarks
1	额定电压Rated Voltage	DC 5V 1mA
2	线性度 Linearity	≤2.0％	Load 120gf
3	端点阻抗Resistance	Film side: 200Ω～1250Ω	FPC连接端测量 At connector
3	端点阻抗Resistance	Glass side:100Ω～500Ω	FPC连接端测量 At connector
4	绝缘阻抗 Insulation Resistance	≥20 MΩ	DC 25V

2，机械特性 Mechanical characteristics

NO.	项目 Item	规格 Specification	备注 Remarks
1	操作荷重 Operating force	20-150g	R0.8手写笔
2	表面硬度 Hardness of surface	≥4H	JISK5400
3	透光率 Light Transmission	≥75%
4	FPC弯折 Bending	弯曲半径1.0mm，3次以上	满足3.2
5	FPC剥离强度 FPC peeling strength	水平180度方向，0.5kgf 10分钟不剥离	满足3.2

3，信赖性测试 Reliability test

NO.	项目 Item	规格 Specification	备注 Remarks
1	高温测试 High temperature storage	50℃， 40hr	可靠性试验24小时后,电性能要符合3.2,机械性能要符合3.3
2	低温测试 Low temperature storage	-30℃， 40hr
3	高温高湿测试 High temperature high Humidity storage	70℃，70％RH，120hr
4	温度冲击测试 Temperature Cycling	-20±2℃ — 70±2℃ (0.5hr each),10cycles
5	打点寿命 Input life	＞15,000,000次 (Tip R0.8mm)
6	划线测试 lineation test	＞100,000次 (Tip R0.8mm)
