声波触摸屏

作者： touchkit 时间：2008-12-08 源于：touchkit 总点击：

【导读】：为了操作上的方便，人们用触摸屏来代替鼠标或键盘。工作时，我们必须首先用手指或其它物体触摸安装在显示器前端的触摸屏，然后系统根据手指触摸的图标或菜单位置来定位选择信息输入。触摸屏由触摸检测部件和触摸屏控制器组成；触摸检测部件安装在显示器屏幕前面，用于检

产品特性:

    我司TouchKit表面声波屏有以下特点:
    1. 一卡通用USB\RS232接口,只要做简单的跳线就可以进行两种接口的转换.
    2. RS232控制卡使用电压为5V.一般的其他品牌控制卡必须接主机电源12V电.
    3. 支持手写功能,灵敏度高：现有的其他品牌不支持手写且常有断线.
    4. 与TouchKit电阻屏驱动程序配合使用.
    5. 全面兼容ELO驱动程序,比其他品牌兼容得好.

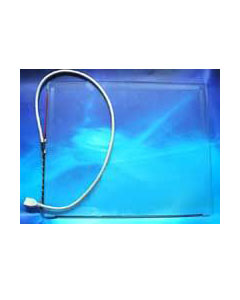

声波触摸屏

TouchKit表面声波屏规格参数:

构造及性能	表面装有换能器的玻璃屏	高安全性
触摸输入	手指、戴手套（布、皮革或橡胶）的手或软笔	抗冲击	符合60950 IEC 1999标准钢球测试要求
分辨率	4096X4096	静电保护	按EN61000-4-2标准达到4级（空气放电1.5万伏，接触放电8000伏）
Z轴响应	能分辨255级触摸力度	EMI	不受邻近的显示器和其他EMI干扰源的干扰
预期寿命	单点触摸5000万次以上	防护级别	防水屏：IP65 防尘屏：IP6X，采用特殊防尘技术可以彻底解决表面声波触摸屏的防尘问题
漂移	很稳定，无漂移	热插拔	支持热插拔，控制器即插即用，能完全正常工作
触摸点密度	以13英寸的屏为例，大于或等于15500触摸点/平方厘米	使用环境
响应时间	小于或等于13ms	温度	工作—玻璃屏：-20℃~+50℃　控制器：0℃~+65℃ 贮存—玻璃屏：-40℃~+70℃控制器：-20℃+85
定位误差	小于或等于2mm	相对温度	40℃时90%RH
智能检测	能检测多点触摸	驱动程序	支持Windows 98/ME/2K/XP/NT，Win-CE, Linux等操作系统
光学性能		控制器
透光率	90-92%（按ASTM D1003标准）	尺寸	84mmX52mmX10mm
视觉分辨率	普通表面：极佳防眩表面：最小6：1（用USAF 1951分辨图测量，放大30倍，待测物距分辨图表面38mm）	通讯方式	300LS：RS-232；300LU：USB
光泽度	防眩表面：曲面为65±15光泽单位；平面为80±15光泽单位（使用60度光泽计，按ASTM D2457标准）	电源	+5V DC，80mA（典型值），电源应能提供200mA以上的电流
色彩失真	无色彩失真	触摸屏尺寸
强度和耐受力	强度和硬度	球面CRT	15"、17"、19"、20"、21"
强度和纯玻璃一样，莫氏硬度为7级		平面LCD	10.4"、12.1"、13.3"、14"、14.1"、15.1"、17"、18.1"、19"、21"、24"

触摸屏幕尺寸

TouchKit表面声波屏规格表
机种编号	尺寸	外型尺寸	可视区	驱动区
TouchKit-1210-SW	12.1LCD	281.5 x 222	250 x 189	247 x 185
TouchKit-1411-SW	14"LCD	340 x 272	300 x 230	288 x 218
TouchKit-1500-SW	15"CRT	318 x 248	284 x 212	279 x 210
TouchKit-1510-SW	15"LCD	348 x 277	314 x 239	306 x 230
TouchKit-1700-SW	17"CRT	360 x 283	326 x 250	324 x 247
TouchKit-1710-SW	17"LCD	382 x 312	346 x 278	340 x 272
TouchKit-1900-SW	19"CRT	406 x 318	369 x 276	364 x 273
TouchKit-1910-SW	19"LCD	414 x 335	386 x 307	383 x 305
TouchKit-2100-SW	21"CRT	436 x 344	400 x 306	397 x 303
TouchKit-2110-SW	21"LCD	472 x 362	434 x 328	422 x 316
