北京时间09月29日消息,中国触摸屏网讯, mXT224是全球首款支持使用手指、手写笔、指甲甚至是手套画图或签名捕获和符号识别的电容性触摸屏解决方案,这要归功于它具有80:1信噪比和极快的刷新速度。高信噪比对于准确报告邻近或微弱的信号是至关重要的,这有令产品即使处于嘈杂的环境中,例如是带有来自无线收发器、LCD显示器和电池充电器的耦合噪声,仍然能够达到高精度识别率。没有达到合适的高信噪比的解决方案,由于需要额外的滤波和处理运作,以尝试从高噪声环境中提取微弱的信号,所以需要消耗更多的功率,并延长响应时间。相比之下,与爱特梅尔最接近的竞争触摸屏成品解决方案的节点只有mXT224的一半,而屏幕刷新频率仅为83 Hz(减慢66%),信噪比仅为25:1(降低66%)。maXTouch 除了提供市场上最佳信噪比之外,还具有先进的噪声抑制算法,为终端产品提供了最佳的抗耦合噪声能力。
本文来自:http://www.51touch.com/touchscreen/news/focus/200909/29-3326.html

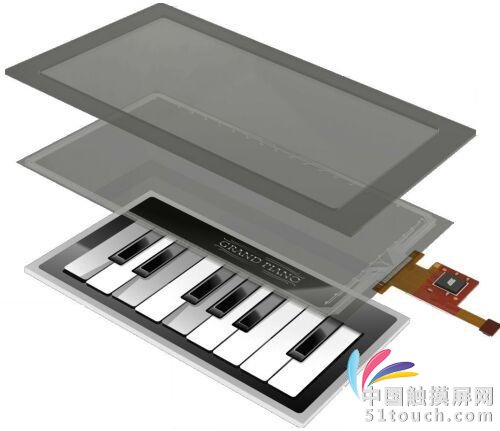

图4:触摸屏系统构成。
Atmel资深FAE Ernest Jih说:"mXT224可放置在主板上,而其它竞争对手的产品只能做在柔性PCB板上,因为它们的抗噪音能力较低。此外,mXT224是一个高度可配置的单芯片解决方案,其广泛的设置参数允许用户轻松定义触摸屏尺寸和辅助键,其可配置的节点阵列可以支持多种屏幕宽高比。"
目前市场上很多的电容性触摸解决方案基于自电容技术,自电容技术仅感测单独的行或列,因此在报告多触摸点位置方面存在模糊性。而爱特梅尔maXTouch的互电容传感器则在这些行和列的交叉点上,创建了独立的电容感测节点矩阵,因而能够独立感测矩阵中的每一个节点,准确地感测无限数量触摸的位置,并在屏幕上任何位置形成流畅的移动。

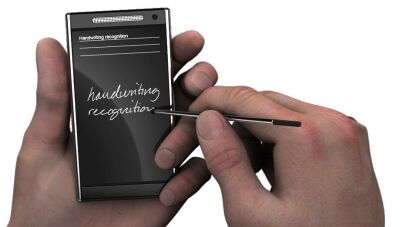

图5:电容式触摸屏也支持铁笔输入。
Atmel的工程技术团队将专利电荷转移技术(Charge Transfer)和XMEGA技术互相结合,建立了最佳的可调整架构,能够灵活处理电容性触摸图像,准确地重建和报告用户与触摸屏的互动。MaXTouch的互电容传感器设计,结合其用于信号捕获的电荷转移方法,可提供无限的触摸点。
XMEGA微控制器的高速处理性能可让芯片忽略无意的动作,如用户接听电话时的面部接触等。这项功能结合接近理论时间的电荷图像收集能力,使得maXTouch产品具有卓越的性能。mXT224集成了Atmel带有32个寄存器的单周期RISC AVR 内核,以及两个处理触摸屏上X和Y位置信息的片上DSP引擎。片上事件系统(event system)和外设DMA控制器可从CPU卸载所有与外设之间 (inter-peripheral)的通信和数据传送操作,释放其能力用于处理传感器图像的后处理。这种架构能够在250Hz频率下同时处理224个节点,工作功耗低于3.9mW。

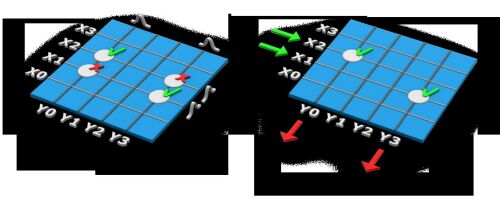

图6:自电容和互电容触摸屏技术比较。
余养佳表示,低功耗是我们一个非常大的优势,相比之下,我们两个主要竞争对手类似解决方案的工作功耗分别为10mW和50mW。另一个主要优势是,它可在恶劣气候条件(-40℃到+85℃)、灰尘和潮湿/带水环境中维持稳健操作。
此外,MXT224产品在芯片内集成了完整的电容性触摸感测功能模块,提供了完全集成的单芯片解决方案,工作时仅需4个外部去耦电容就可支持电容性感测,从而最大限度地减少了成本和PCB占位面积。而在更大的屏幕上使用多个mXT224触摸屏解决方案,则可减小多个触摸点之间的间距。目前,数家大型的手机、上网本和其它消费电子产品OEM厂商,已经开始使用先进的mXT224触摸屏解决方案进行产品设计。
爱特梅尔微控制器业务部董事总经理Peter Jones说:"自从我们今年5月发布maXTouch 技术以来,许多全球最主要的触摸屏客户正在快速采用 maXTouch 产品,使其下一代产品能够充分利用这项技术的功能集的优势。maXTouch 具备现有电容性和电阻性触摸屏技术所没有的功能和特性,并扩大了用户界面设计的可能性。"
市场研究机构iSuppli公司显示研究副总裁Joe Abelson也表示:"到了2013年,全球对触控屏模块的需求总值将超过640亿美元,使触摸界面成为显示屏市场增长最快的领域。多指触摸解决方案能够为广泛的应用领域带来显著优势,而Atmel的产品在这个非常热门的市场上别具吸引力。我们将密切关注产品发布后的市场反应。"
MXT224支持广泛的触摸屏应用,包括手机、上网本、打印机、GPS导航仪、数码相机、便携式多媒体播放器和销售终端机(POS)。不过,余养佳指出,E-BOOK和大尺寸笔记本电脑目前还不是我们的主要目标市场,mXT224暂时也不能应用到汽车上,因为它还没有通过汽车级认证。当然,我们的其它产品已经可以应用到汽车上。
MXT224目前已经量产,大批量订购的单价低于3美元。
供货和价格
爱特梅尔的mXT224是电容性触摸感测控制器系列中的首款产品,无需外部组件支持电容性感测,从而最大限度地降低成本,减小PCB占位面积。这款产品采用5x5mm BGA封装供货,订购100万片,单价为4.75美元。
