工作原理

电容式触摸屏采取的是两面都布有透明传导材料的全玻璃结构。在屏的四周分布着低电压.形成一个低电压交流电场。当用户触摸屏幕时，四边电极发出的电流会流向触点，产生一个电压差。电流的强弱与手指到电极的距离成正比。位于触摸屏后的控制器便会根据电流的比例及强弱，准确计算出触点的（X,Y）位置，并把结果传给电脑。

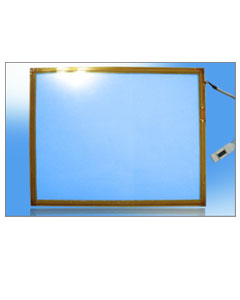

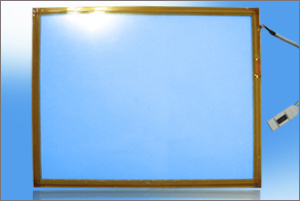

电容式触摸屏

系统规格：

电路等级：5V DC，35mA
表面硬度：6H
透光率：>90%
敲击寿命：大于2.25亿
输入方式：导电金属笔或手指
触点抖动时间：<3ms
操作环境：-15 oC ~+70 oC
储存环境：-50 oC ~+85 oC
线　　性：1.5% (特殊需求可<1.0%)
玻璃种类：化学强化玻璃，普通玻璃

性能与特点：

定位准确：线性<1.5% (特殊需求可<1.0%),控制器发应数度快。
FPC技术：FPC（柔性线路板材料）阻力小，柔韧性强。
耐用性：触摸屏采用了极好的密封技术，能够有效防止油脂、灰尘、水、化学物质等污染物。使用寿命达到2.25亿次。
透光与响应性能：采用了透明保护膜，反射小、透光性好。触摸屏反应灵敏，能响应轻微的触碰。
多种标准尺寸：能生产从6.5”到22”的各种尺寸的屏。
兼容性：完全能与Microtouch控制器兼容。

触摸屏尺寸：

机种编号	规格	外形尺寸 (mm)	可视区尺寸 (mm)	驱动区尺寸 (mm)
MA-065-IN-W5C	6.5"内置	156.00×120.00	136.00×100.00	134.00×98.00
MA-084-IN-W5C	8.4"内置	191.00×149.60	177.50×136.19	166.85×128.02
MA-104-IN-W5C	10.4"内置	236.22×182.88	218.19×164.85	204.98×154.94
MA-121-IN-W5C	12.1"内置	265.43×201.93	247.42×183.74	233.36×173.67
MA-150-IN-W5C-B	15"内置	330.00×255.00	310.00×235.00	305.00×228.00
MA-170-IN-W5C	17"内置	387.35×314.96	360.17×287.78	339.60×271.53
MA-181-IN-W5C	18.1"内置	388.62×317.50	378.21×305.82	356.90×288.90
MA-210-IN-W5C	21"内置	436.88×336.30	426.47×324.61	402.34×306.58
