西门子触摸屏人机界面6AV6545-0AA15-2AX0

作者：SIEMENS时间：2008-11-13 来源：西门子（中国）有限公司

[摘要]西门子触摸屏人机界面简介可以直接操作监控机器和设备的触摸型面板；像素式图形 5.7" STN 触摸屏 (模拟/电阻性)， Bluemode（4 档）；尤其适用于 SIMATIC S7-200：与 PLC 的通讯通过集成的接口借助于点到点连接来进行；通过 MPI 或 PROFI

西门子触摸屏人机界面简介

可以直接操作监控机器和设备的触摸型面板；像素式图形 5.7" STN 触摸屏 (模拟/电阻性)， Bluemode（4 档）；尤其适用于 SIMATIC S7-200：与 PLC 的通讯通过集成的接口借助于点到点连接来进行；通过 MPI 或 PROFIBUS DP 电缆连接到 PLC；使用 TP Designer (STEP 7 Micro/WIN Toolbox) 准备组态。

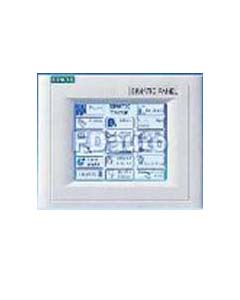

西门子触摸屏人机界面

西门子触摸屏人机界面技术参数

显　　示:　STN 液晶显示器
显示尺寸:　5.7"
分辨率:　320 x 240（宽 x 高，单位为像素）
颜　　色:　4 档蓝背景显示
处理器:　RISC 32 位, 66 MHz
存储器:　闪存/RAM
可用内存:　128 KB 用户内存
电　　源:　24 V DC
许可范围:　+18 to +30 V DC
重　　量:　0.7 kg
设备深度:　198 x 142/45 mm
安装方式:　耐张线夹
平均无故障时间:　大约 50,000 小时（25 °C 时，背光照明下）

西门子触摸屏人机界面应用范围

MP 370 12" 按键型：38 个系统功能键，其中有 36 个是自由组态和自由定义说明的功能键（36 个带有LEDs）；MP 370 12" 和 15" 触控型: 触摸屏（模拟/耐磨）；所有内置接口，例如 MPI、PROFIBUS DP、USB、以太网端口、串口等。触摸式面板 TP 070 可在需要在本地对小型机器设备进行直接操作员监控的场合使用，不管这些应用是生产自动化、过程自动化还是制造自动化。它们在各个部门中有着广泛的应用。TP 070 特别设计用于 SIMATIC S7-200。由于响应快速，它们也适用于缓动模式。
