威纶人机界面以太网络通讯与多台人机联机

作者:admin时间:2009-02-05 来源:未知

[摘要]WEINVIEW MT8000系列人机界面,是台湾威纶科技研发的新一代高端人机界面产品,是完全应工业所需研制而成的高品质触控式工业用人机界面!WEINVIEW MT8000采用TFT LCD液晶显示屏,色彩高达65536色;独有3个COM接口,可任意组网、同时连接多台PLC及控制器,支持一机多屏和

    北京时间02月05日消息,中国触摸屏网讯, 藉由以太网通讯,不同的WEINVIEW MT8000人机界面能够相互分享资料,任何使用于PC上的SCADA/HMI软件也可轻松地由人机上撷取资料。利用以太网络联机,WEINVIEW MT8000可以轻松实现HMI与PC间的通讯,并且可以控制连接在其它HMI上的PLC!

    本文来自:http://www.51touch.com/hmi/news/front/200902/05-1739.html

  利用以太网络联机,EB8000提供了下列几种数据交换的方式:

      1. HMI与MHI间的通讯

      2. PC与HMI间的通讯

      3. 控制连接在其它HMI上的PLC

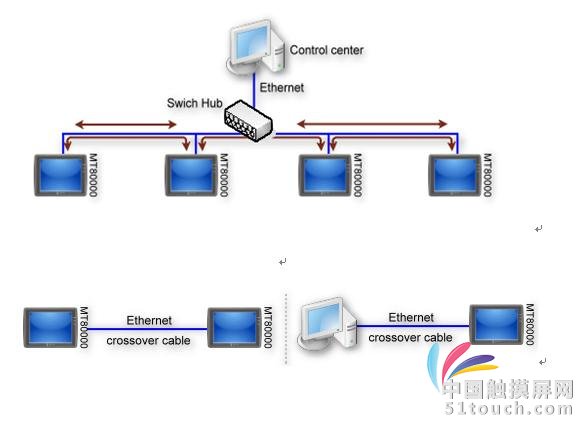

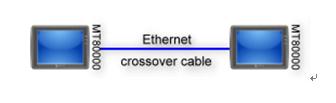

  以太网络连接的方式有两种;可以使用RJ45平行网络线(straight through cable),搭配集线器(hub)使用;另一种是使用RJ45跳接网络线(crossover cable),不需使用集线器,但只限使用在一对一联机的情况下(HMI对HMI,或PC对HMI)。下面说明各项联机方式的设定与操作.



1.  HMI与HMI间的通讯


不同的HMI间透过以太网络可以互相撷取与控制对方的数据,利用系统保留缓存器(LB与LW),HMI可以控制另一台HMI的行为表现。一台HMI最多可以同时处理来自32个不同HMI的访问要求。

以两台HMI的通讯为例 (HMI A与 HMI B) 为例,假使HMI A欲使用set bit组件控制HMI B的[LB123]地址的内容,则使用在HMI A上的工程档案(MTP)设定步骤如下:

步骤一
设定各HMI的IP(详情请参考相关章节),假设HMI A与 HMI B的IP已分别设定为“192.168.1.1”与“192.168.1.2”.

步骤二

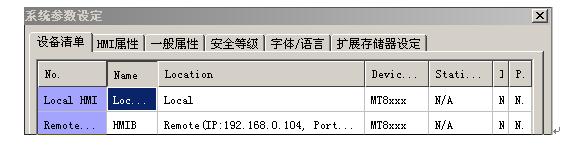

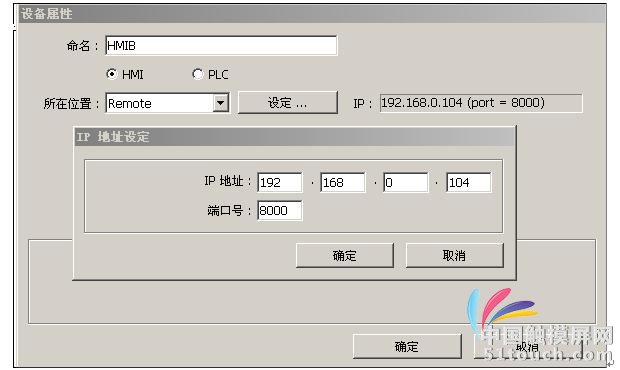

使用EB8000,并在 [系统参数设定]里的[设备清单],增加HMI B的IP与使用的port号码。(下面画面是HMI A所使用MTP档案的设定内容。)




步骤三

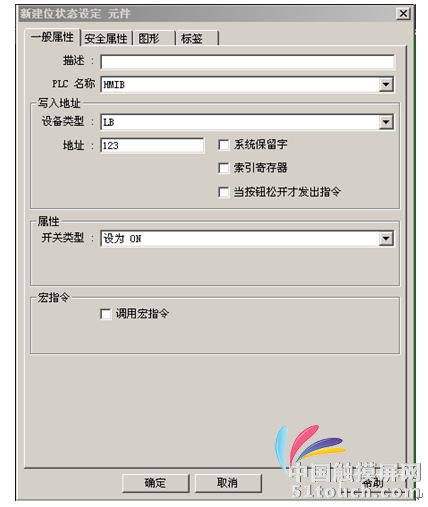

在set bit组件的设定页的[PLC名称]中,选择“HMI B”,此时HMI A即可操作HMI B的LB地址之内容。




2.  PC与MHI间的通讯



利用EB8000的仿真功能,PC可以透过以太网络撷取HMI上的数据,并可以使用档案方式保存这些数据。

PC也可以利用控制HMI上的系统保留缓存器(LB与LW),直接控制HMI。相对的,HMI也可以直接控制PC的行为表现,例如要求PC储存HMI或PLC上的数据。

一台PC可以控制不限数目的HMI。

假使PC欲通讯的对象为与两台HMI (HMI A与 HMI B),则PC端所使用MTP档案的设定步骤如下:

步骤一
设定各 HMI 的IP(详情请参考相关章节),假使HMI A与 HMI B的IP已分别设定为“192.168.1.1”与“192.168.1.2”。

步骤二

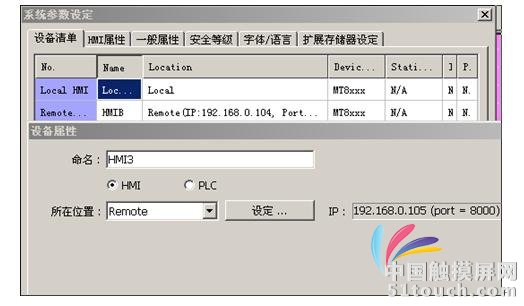

使用EB8000,并在[系统参数设定]里的[设备清单],增加HMI A与HMI B的IP与使用的通讯端口号。



步骤三
选择正确的[PLC名称]。在组件的设定页中,正确选择要操作的装置,例如要控制HMI A上的LB,则[PLC名称]需选择“HMI A”,如下图。



步骤四
在PC端利用这个MTP档案,并执行仿真功能(离线或联机模式皆可),即可在PC端操作HMI A上的所有数据。

HMI也允许操作PC上的数据,此时只需将PC视为另一台HMI即可,也就是必须在HMI使用的工程档案中新建立一台的HMI,并将此新装置的IP指向PC。

3. 控制连接在其它HMI上的PLC

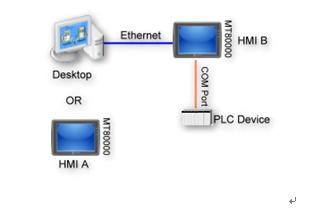

透过以太网络,PC与HMI可以操作连接在其它HMI上的PLC;举例来说,假设现有一台三菱PLC连接到HMI B的COM 1,当PC或HMI A欲读取此台PLC上的数据,则PC端或HMI A上所使用工程档案设定步骤如下:

步骤一
设定HMI B的IP,假设HMI B的IP已设定为“192.168.1.2”。

步骤二

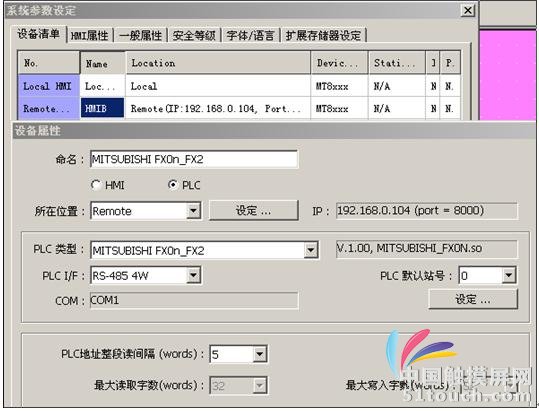

使用EB8000,并在[系统参数设定]里的[设备清单],增加一台PLC的定义,并正确设定通讯参数。



步骤三

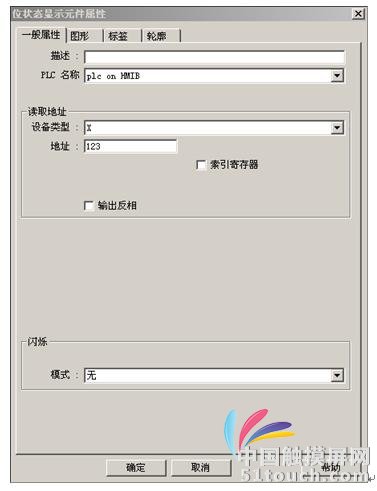

假设现在要使用set bit组件控制HMI B上的三菱PLC,则只需将组件设定页中的[PLC名称]挑选为“PLC on HMI B”,即可在PC使用模拟方式,控制连接在远程HMI B上的PLC了。
