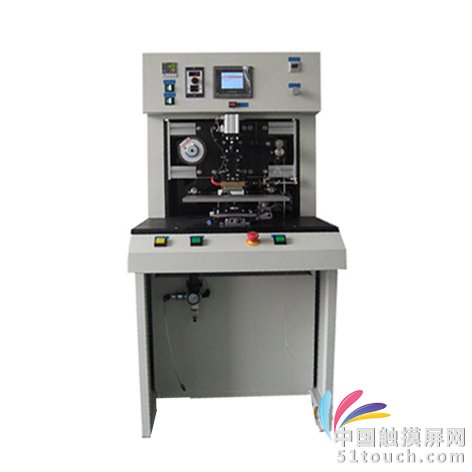

1、配置及特点： ●台湾屏通3.7寸彩色人机交互界面。
● LG可编程控制器。
●台湾泛达温度控制器。
●漏电保护断路器。
●气源过滤器。
●多路直流开关电源输入。
●SMC真空发生器。
●SMC 或 CKD等同类品牌气动元件。
●台湾CPC精密预压导轨。
● 采用三洋步进电机卷料，精度±0.1MM。
● 采用力矩电机控制张力。
● 适合12寸以下，每小时可达750片。
2、设备的规格：
|
A、设备的外形和重量
|
外形尺寸（L×W×H）：600mm（L）×620W）×1300mm（H）
|
|
外 落地式滚轮移动形：
|
|
重 Approx. 100Kg 量：
|
|
B、工厂设施供应要求
|
电源供应：AC220V±10%, 1000W, 50Hz
|
|
环境要求：无易爆易燃和腐蚀气体 40°C±5°C; 40~95%RH
|
|
工作气压/管径：0.3~0.7Mpa, 干燥气源/ф8
|
|
C、设备软件部分
|
编程器：主压系统，PLC触摸屏控制器,恒温加热方式
|
|
参数设置：可设置所需的温度、速度、时间；调节压力等
|
|
D、压头
|
金属材料：SUS404C
|
|
尺寸：最大100mm(L)x4mm(W) (可按客户要求尺寸设计)
|
|
温度均匀范围：±2°C
|
|
热压头平整度：±0.005mm
|
|
传感器类型：K type
|
|
E、夹具
|
基板材质/平整度：美国进口6061铝材,经过CNC加工及做阳极硬化处理; 平面度±0.02mm
|
|
基板固定方式/高度调整：真空吸咐或定位装置
|
|
真空吸力：10 bar
|
|
基板的平整度调整：根据样品制作基板夹具
|
|
工作状态的方式（移动型态）：前后滑动型
|
|
夹具的可调节性：Z轴微调
|
|
F、主压系统
|
压力指示：数字式（日本SMC或同等品牌）
压力范围：2.0~50Kgf
|
|
温度控制：恒温
|
|
工作温度：0°C ~400°C
|
|
热压保温时间：1~100秒
|
|
G、工作台尺寸：200mm x 150mm
|
|
H、其他要求
|
热压周期：周期 = 操作时间 + 热压设定时间
|
|
加温保护：有上下限温度保护以及升温过程跟踪功能
|
|
误操作防护：软件互锁设计，硬件复位
|
|
零件表面处理：波纹烤漆，部分器件作阳极硬化处理
|
|
文件要求：中文用户操作手册
|
|
 |
|
 |
