商品描述：
适用范围：软性电路板／触控面板／导电玻璃／LGP导光板／超薄铜箔板
印刷材料：铜膏、银膏、炭胶、树脂、锡膏
APPLICATION：LCD DISPLAY GLASS/ TOUCH PANEL/ITO GLASS/LIGHT CONTROL PANEL/ FLEXIBLE PCB/ BACK LIGHT/ WAFER

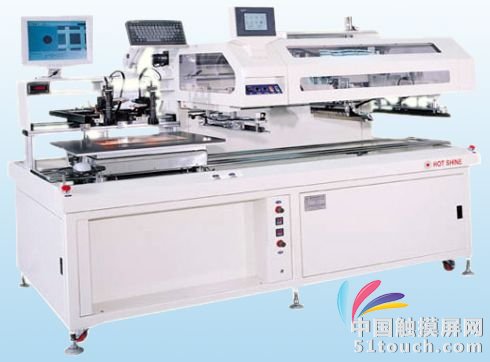

型号：HS-5065TP-SV
Model：HS-5065TP-SV
印刷面积:450×600mm
Print area :450×600mm
| 規格說明确规定 |
| 型號Model:HS-5065TP-SV |
印刷面積Printing area:500×650㎜ |
| 采用電源Power used:220v·∮1·50/60HZ |
網版面積halftone area:1000×1100㎜ |
| 耗電量Power consumption:0.6-1.2kw |
台板定位精度Table machine accuracy:0.01㎜ |
| 刮/印速度Printing speed:10-300㎜/sec |
機械重量Weight of machine:800kgs |
| 刮/印角度Adjusting for squeegee angle:0-45度 |
機械尺寸Size of machine:L2100×W1500×H1436㎜ |
| 特性Fealures |
| (1)印刷采日本伺服馬達與西德無牙導螺杆直線穩定傳動 |
(7)網版夾座有4點水平校正裝置,與4點自動氣壓夾版 |
| (2)刮/印深度微調采分厘卡式,微調精度:±0.01㎜ |
(8)水平移動兩邊網版夾座,有線性軌道支撐,前端不傾斜 |
| (3)刮/印水平微調采分厘卡式,微調精度:±0.01㎜ |
(9)觸控螢幕,液晶顯示操作面板,具有十多種功能 |
| (4)印刷台板是水平垂直上下,上下定點精度:±0.005㎜ |
(10)液晶顯示面板,具有智慧型教導模式,操作不當或 |
| (5)印刷台板CNC精密研磨,水平面公差:±0.01㎜內 |
故障時會自動顯示與排除功能 |
| (6)台板與網版間距微調,采馬達微動,其可設定之參數值能 |
(11)刮/印刀速度采LED數字顯示 |
| 直接設定 |
(12)刮/印壓力采LED數字顯示 |
| 主要特色说明: |
| 一、觸點和離點 |
二、定位方式 |
| (1)台板上升和下降大約15㎜行程 |
(1)台板調整:全自動 |
| (2)印刷後的慢速下降模式有具備 |
XY±5㎜ θ±1 |
| ★慢速行程0-10㎜ |
(用步進馬達的方式獨立調整X·Y·θ) |
| ★慢速10㎜/sec |
(2)網版調整:X·Y·θ獨立用手調整 |
| (觸控面板的預先程式設定) |
XY±5㎜ θ±1 |
| 三、台板驅動;精密伺服無炭刷馬達 |
四、XYθ台板：XXYY自動對位 |
| 五、自動定位時間:2秒時間(每次) |
六、解析能力：XY軸 0.001㎜/P
θ軸 0.002" /P |
| 標準附件Standard Accessories |
| A、刮印刀Squeegee………2sets |
| B、維護工具Maintenance Tool………1 unit |
| C、操作手冊Operation Manual………1set |
|
|
 |
