产品描述:

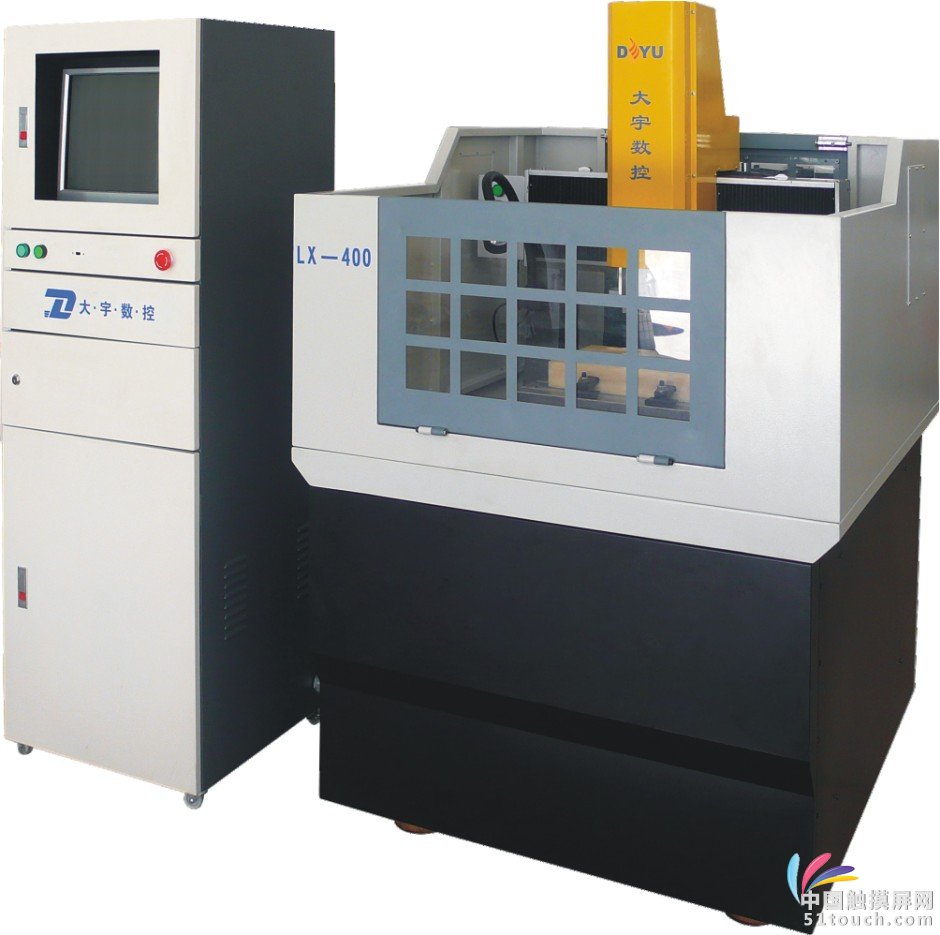

    LX-400精雕机系列广泛用于:玻璃打孔,玻璃磨边,玻璃异形加工,触摸屏玻璃加工,手机触摸屏,PCB测试架治具,PC面板的高光切割,手机按键及其它产品的加工。目前成功用于诺基亚,摩托罗拉,三星,苹果手机高品质玻璃镜片和PMMA镜片等,并先后成为:深圳蓝思旺、深圳维达利、深圳比亚迪、汕尾信义、浙江贝力生、富士康等知名公司的合作供应商.

    LX400机器特点:
    ◆整体钢结构铸造机体,回火失效处理,精密磨床轨道加工,确保机械精度;
    ◆半封闭式外罩(可选配全封闭式外罩),外循环式切削油加工方式,配备渣屑收集箱,让加工场地干净、整洁;
    ◆独立落地式运动控制柜,计算机和控制箱一体式操作,方便、快捷;
    ◆控制柜采用全密封装置,灰尘和水汽全隔绝,电脑系统和电路部分保持干燥和无灰尘,经久耐用;
    ◆X、Y、Z三轴采用高精度进口矩形直线导轨,超强负载承重能力,快速位移定位精度高;
    ◆高精度研磨C3滚珠丝杆副,预紧螺母,传动精度高,能确保长时间内机械误差小;
    ◆高精度联轴器,在高速、高扭矩时,无转差;
    ◆高精度、高灵敏度对刀仪,刀具长度自动补偿,确保加工精度;
    ◆床身独立润滑系统设计,确保运动部件经久耐用;
    ◆日本进口交流伺服电机及运动控制器,Z轴带制动装置,在紧急断电时不会发生位移,保障加工精度;
    ◆内循环水冷主轴装置,密封性能好,防水雾剂;外循环刀具冷却装置;
    ◆大功率、高转速水冷主轴,精密ER系列弹性夹头,精度高,偏摆小;
    ◆开放式软件接口,可兼容MaterCAM、ArtCAM、Cimation、Pro-E、UG、AutoCAD、精雕等设计软件.
    ◆立柱横梁一体铸造,确保机器永久不变形。
    ◆Z轴整体采用铸铝,防止加工时产生的水雾机器生锈。
    ◆Z轴主轴电机夹套加高,比以前夹套长出1倍,确保加工时Z轴刚性更强、更稳定。
    ◆Y轴平台采用铸铝,防止加工时平台生锈。
    ◆三轴丝杆(X\Y\Z)直径加大为:20mm。确保刚性更强。
    ◆三轴导轨(X\Y\Z)新增银钢枝定位,确保导轨永久不变形。
    ◆Y轴丝杆导轨防水措施,使用人字形不锈钢防尘罩,确保加工时水不能进入。
    ◆全电脑自动供油系统,确保加工时丝杆、导轨油路润滑,减少机械摩擦。机器使用寿命更长。
    ◆新增油水空气过滤器,防止空压机油水分滤,确保主轴电机使用寿命更长。
    ◆机台采用抗酸碱油漆,确保加工时水腐蚀机台生锈。

型号
LX-400
主轴型号
1500w
主轴转速
0-24000rpm(可选配)
主轴弹簧夹头
¢8、¢6、¢3.175
工作台尺寸
480*380mm
T型槽尺寸
25*8mm
最大载重量
100kg
工作台平面度
± 0.02mm
最大承压变形
< 0.02mm
行程X*Y*Z
400*300*120
运动定位精度
0.012/300mm
重复运动定位精度
0.01mm
运动灵敏度
0.005mm
X轴Y轴垂直度
± 0.02mm
Z轴向空间高度
260mm
最大移动速度
10m/min
最大加工速度
6m/min
润滑系统
油冷却
主轴冷却系统
水冷却
外形尺寸
1070*1150*1700mm
运动系统
高速高精PCI运动控制卡
运动环境
温度+5℃~35℃
相对湿度30%~75%
驱动系统
400W交流伺服
整机运输重量
1100kg
